制氮机常见的工艺流程

4.氮气缓冲系统存储氮气，为后续用氮设备提供稳定的氮气源。

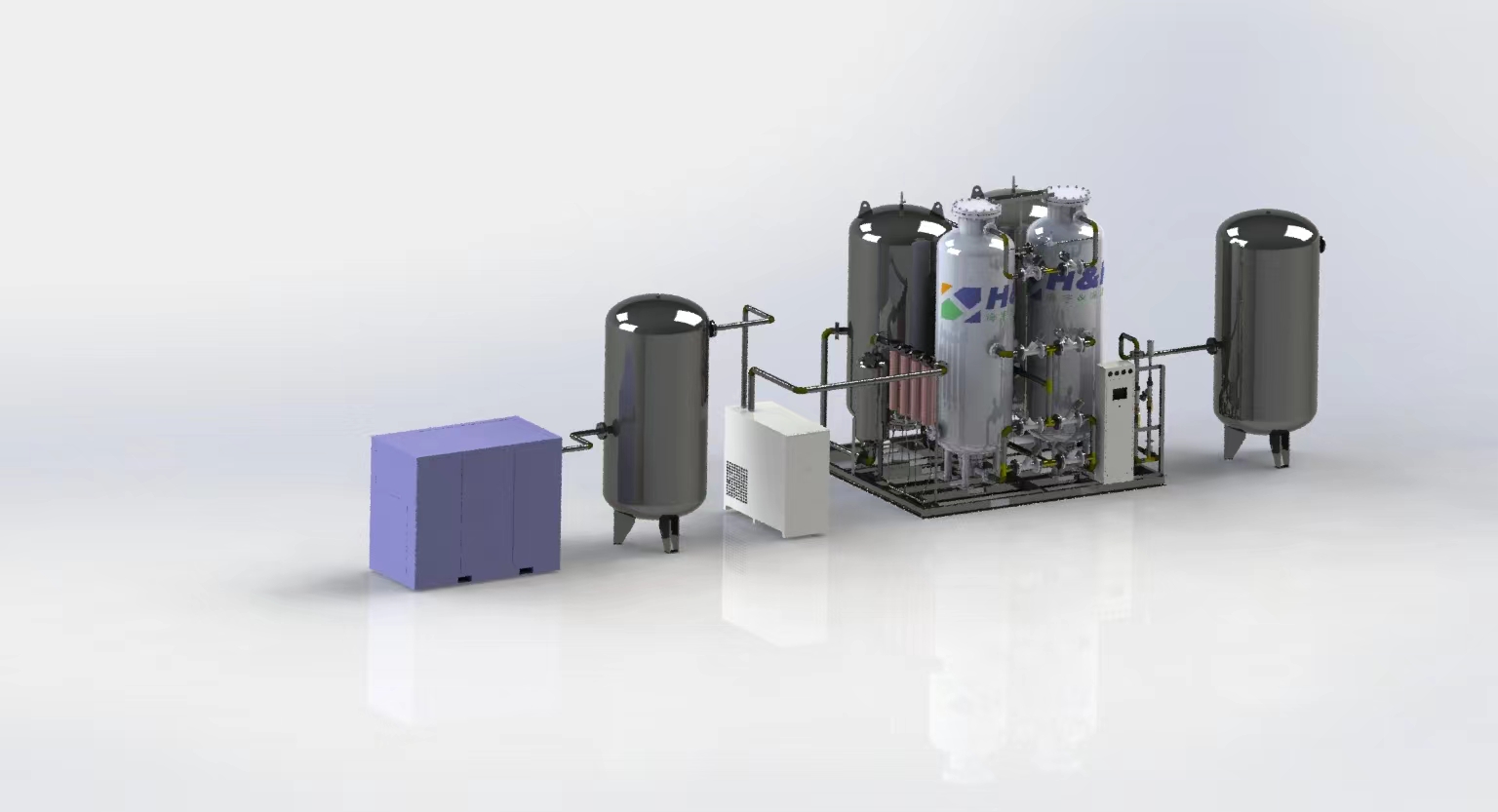

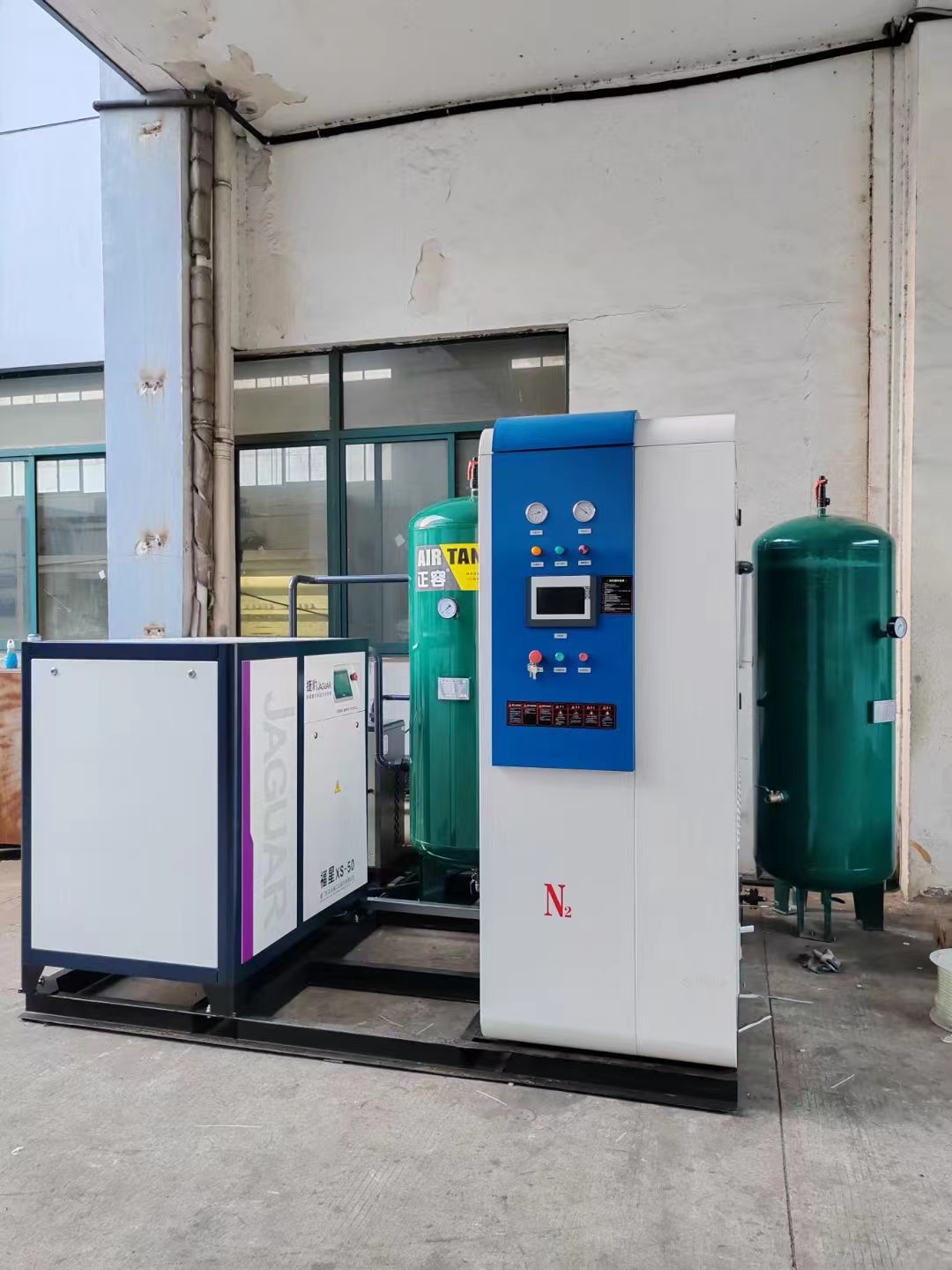

系统流程图：

1.空压机-->2.空气储气罐组件-->3.空气净化装置-->4.氧氮分离系统-->5.氮气储罐

1.空压机

空压机是提供气源的主要部分，经过压缩的空气首先通入压缩空气净化组件除水、除油后进入空气净化组件

2.空气储气罐组件

空气储气罐其作用是保证系统的平稳用气，降低气流脉动 ，起缓冲作用，从而减小系统压力波动，使压缩空气平稳地通过压缩空气净化系统，以便充分除去油水杂质，减轻后续PSA氧氮分离装置的负荷。同时，在氧氮分离系统进行周期工作切换时，也为氧氮分离系统提供短时间内迅速升压所需的大量压缩空气，从而使吸附塔内的吸附压力很快上升到工作压力，保证了设备稳定运行。

3.空气净化装置

空气净化组件由高效过滤器、冷冻干燥机、精过滤器、超精过滤器、催化剂除油器等组成，压缩空气进入管道过滤器除去＞1μm的微粒及大部分的水，保障冷冻干燥机和后级过滤器的正常使用，经冷冻干燥机使之强制冷却到5℃左右，使空气中的水汽凝结成水，通过分水过滤器分离并过滤后，由排污阀排出，使压缩空气露点达到-10℃，经精过滤器过滤＞0.01μm的微粒及油水，再进入超精过滤器过滤油、水;过滤精度＞0.001μm,经除油器中的活性碳吸附残余的微量的油雾，得到洁净的压缩空气通过管道进入氮氧分离系统,保证分子使用长寿。

4.氧氮分离系统

氧氮分离系统是制氮机的核心部分，由两只吸附塔、压缩装置、程控阀、等部件组成，我院采用高品质的进口阀门，无泄漏使用寿命长达300万次以上，为整套装置提供了可靠的性能保障。

5.氮气缓冲罐

氮气缓冲罐主要是由缓冲罐、粉尘过滤器、流量计、调压阀、节流阀等组成，以用户现场提供稳定的氮气源。总结：通过以上的方案剖析，我们可以对制氮机结构及组成有了一定的认识和理解，但对于不同的环境工况以及不同的工艺使用条件，设备在配置会有一定的选择性。

氧氮分离系统将产生的合格氮气送入氮气储罐，该储罐可存储一定容量的合格氮气，并给后续的用氮设备提供了稳定的用氮气源。

整套系统采用PLC控制，无人值守，自动运行，确保在满足用户用氮需求下电能消耗最低。
